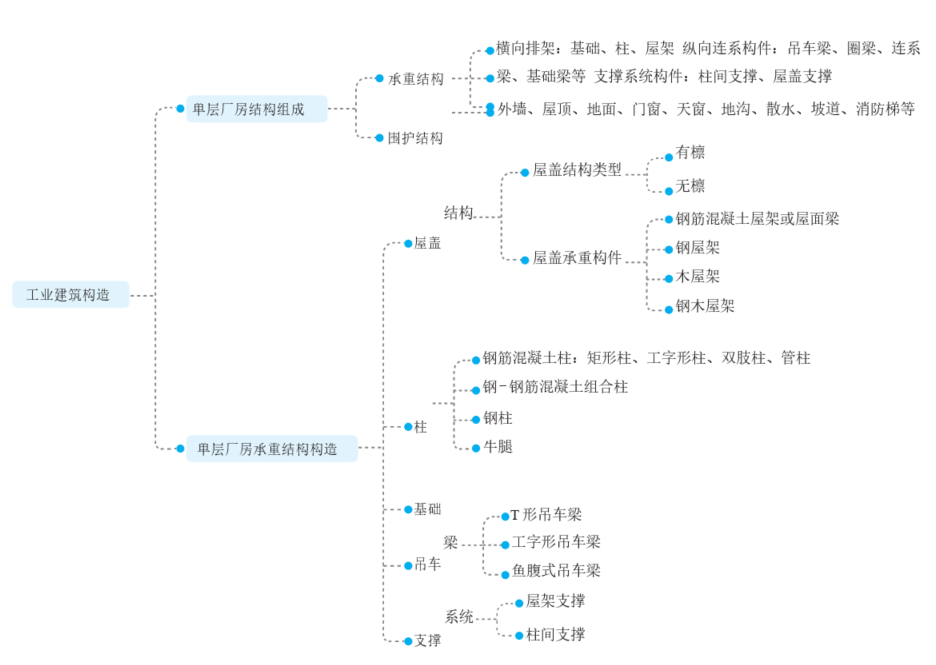

（1）承 重结构

1）横向排架

由基础、柱、屋架组成

主要是承受厂房的各种竖向荷载

2） 纵向 连系 构件

由吊车 梁、 圈 梁、 连系 梁、 基础梁等组成

与横向排架构成骨架，保证厂房的 整体性和稳定性

3）支 撑系统 构件

①柱间 支撑

设置在纵向柱列之间的支撑 称为柱间支撑

支撑构件主要传递水平荷载，起保 证厂房空间刚度和稳定性的作用

②屋盖 支撑

设置在屋架之间的支撑称为 屋盖支撑

（2）围 护结构

单层厂房的围护结构包括外墙、屋顶、地面、门窗、天窗、地沟、散水、坡道、消防 梯等

1）屋盖 结构类型

①有檩体系

有檩体系屋面的刚度差，配件和接缝多，在 频繁振动下易松动，但屋盖重量较轻

小机具吊装； 中小型厂房

②无檩体系

无檩体系屋面板直接搁置在屋架或屋面梁 上，整体性好，刚度大

大中型厂房

2）屋盖 承重构件

① 钢筋混 凝 土 屋 架 或 屋面梁

钢筋混凝土屋面梁构造简单、高度小、重心 低、较稳定、耐腐蚀、施工方便，但构件重、   费材料。

目前较常采用的屋架形式是三角形、组合式 三角形、预应力三角形、拱形、预应力梯形、 折线形（图1 - 1）

单坡：跨度 ≤ 9m；

双坡：跨度12～18m。 普通屋面梁：跨度

≤ 15m；

预应力屋面梁：跨 度 ≤ 18m

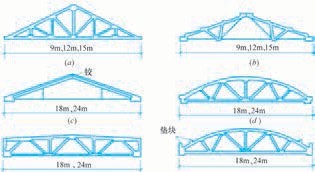

图 1 - 1 钢筋混凝土屋架类型

（a）三角形；（b）组合式三角形；（c）预应力三角形；（d）拱形；（e）预应力梯形；（f）折线形

2）屋盖 承重构件

② 钢 屋 架

a． 无檩

将大型屋面板直接支承在钢屋架上，屋架间 距就是大型屋面板的跨度，一般为6m

中型以上特别是重 型厂房

b． 有檩

有檩钢屋架是在屋架上设檩条，在檩条上再   铺设屋面板，屋架间距就是檩条的跨度，通常 为4～6m，檩条间距由所用屋面材料确定

中小型厂房，特别 是不需要设保温层的 厂房

③木屋架

跨度 ≤ 12m，室内相对湿度 ≤ 70%，室内温度 ≤ 50℃，吊车起重量

≤ 5t，悬挂吊车 ≤ 1t

④钢木屋架

下弦受力状况好，刚度也较好。适用跨度为18～21m。对于温度高、湿 度大、结构跨度较大和有较大振动荷载的场所，不宜采用钢木屋盖结构

矩形柱多采用长方形，截面尺寸一般为

①矩形柱

400mm × 600mm。特点：外形简单，受弯

仅适用于小型厂房

性能好，施工方便，容易保证质量要求

工字形柱截面尺寸一般 为400mm ×

600mm、 400mm × 800mm、 500mm ×

②工字形柱

1500mm等，与截面尺寸相同的矩形柱相

比，承载力基本相等，但因中间部分的混

在大、中型厂房内采用

较为广泛

凝土省去做成腹板，可节约30%～50%混

凝土

1）钢筋

③双肢柱

双肢柱由两根承受轴向力的肢杆和联系 两肢的腹杆组成

吊车起重量＞ 30t，柱截 面大 于600mm × 1500mm 时，宜选用双肢柱

混凝土柱

钢筋混凝土管柱有单肢管柱和双肢管柱之分，钢筋混凝土管柱在工厂

（图1-2）

④管柱

预制，可采用机械化方式生产，可在现场拼装，受气候影响较小；但因

外形是圆的，设置预埋件较困难，与墙的连接也不如其他形式的柱方便

 图 1 - 2 钢筋混凝土柱类型

（a）矩形柱；（b）工字形柱；（c）预制空腹板工字

形柱；（d）单肢管柱；（e）双肢柱；（f）平腹杆双

    肢柱；（g）斜腹杆双肢柱；（h）双肢管柱

2）钢 - 钢筋混凝土组 合柱

当柱较高，自重较重，因受吊装设备的限制，为减轻柱重量时，一般   采用钢 - 钢筋混凝土组合柱。其组合形式为上柱为钢柱，下柱为钢筋混   凝土双肢柱

3）钢柱

一般分为等截面和变截面形式两类柱。它们可以是实腹式的，也可以 是格构式的

单层厂房结构中的屋架、托梁、吊车梁和连系梁等构件，常由设置在

柱上的牛腿支承。钢筋混凝土牛腿有实腹式和空腹式之分，通常多采用

实腹式。钢筋混凝土实腹式牛腿的构造要求要满足如下要求，见图1 - 3

4）牛腿

图 1 - 3 牛腿的构造要求（单位：mm）

牛腿挑出距离：

◆当c＞100mm时，牛腿底面的倾斜角α≤45°，否则会降低牛腿的承载能力。

◆当c ≤ 100mm时，牛腿底面的倾斜角α可以为0°。

1 ） T 形 吊车梁

上部翼缘较宽，增加梁受压面积，便于 固定吊车轨道。施工简单，制作方便。但 自重大，耗材多，不经济

非预应力：柱距6m、跨度 ≤ 30m、吨

位10t以下 的厂 房； 预应 力：10～30t的 厂房

2）工字 形吊车梁

工字形吊车梁腹壁薄，节约材料，自重 较轻

预应力：柱距6m，跨度12～33m，吊 车起重量5～25t的厂房

3）鱼腹 式吊车梁

受力合理，节省材料，承受较大荷载， 梁的刚度大，但构造和制作比较复杂。运   输、堆放需设专门支垫

预应力：柱距 ≤ 12m，跨度12～33m， 吊车起重量15～150t的厂房

支撑、系杆构件为钢构件或钢筋混凝土构件，见图1 - 5

图 1 - 5 屋盖支撑的类型

（a）上弦横向水平支撑；（b）下弦横向水平支撑；（c）纵向水平支撑；（d）垂直支撑；（e）纵向水平系杆（加劲杆）

2）柱间支撑

柱间支撑的作用是加强厂房纵向刚度和稳定性，将吊车纵向制动力和山墙抗风柱 经屋盖系统传来的风力经柱间支撑传至基础。柱间支撑的形式见图1 - 6

柱间支撑的布置：

a. 有吊车或跨度小于18m或柱高大于8m的

厂房， 在变形缝区段中设置；有桥式吊车

时，还应在变形缝区段两端开间上加设上柱

支撑。

b. 当吊车轨顶标高大于或等于10m时，柱间

支撑应做成两层；当柱截面高度大于或等于

1.0m时，下柱支撑宜做成双肢，各肢与柱翼

缘连接，肢间用角钢连接。

图 1 - 6 柱间支撑的形式

c. 当柱间需要通行、需设置设备或柱距较大，

采用交叉式支撑有困难时，可采用门架式支撑。

d. 柱间支撑一般用钢材制作。其交叉角一

般为35°～55°，以45°为宜
