自定义楼梯的绘制

1. 绘制顺序：下部梯段—中间休息平台（只能以下部梯段顶标高为基准，不能修改标高）—上部梯段（只能以休息平台标高为底标高，不能修改标高）—梯梁（只能以绘制的梯板和休息平台标高为基准，不能修改标高）—栏杆（只能以绘制的梯板和休息平台标高为基准，不能修改标高）

2.通过上面的顺序，其实自定义楼梯的绘制很繁琐的，属于环环相扣的关系。

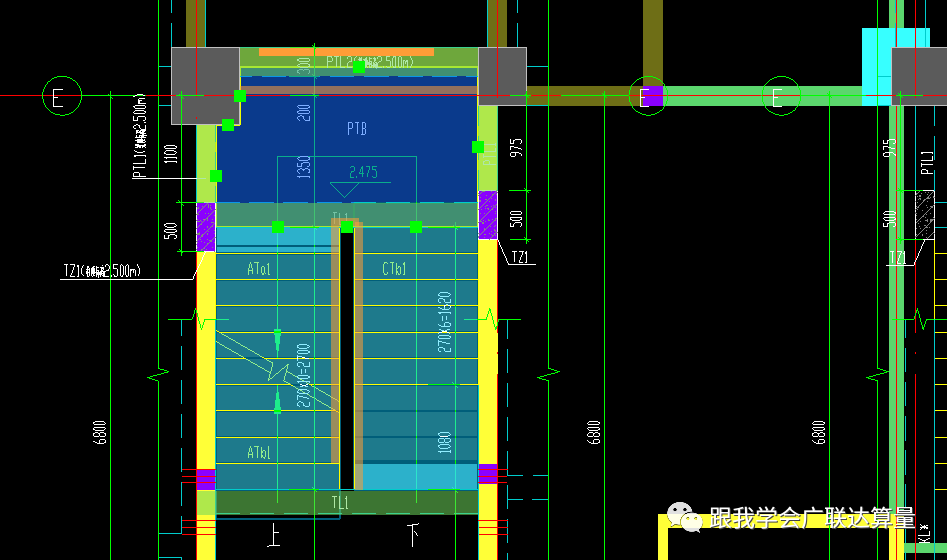

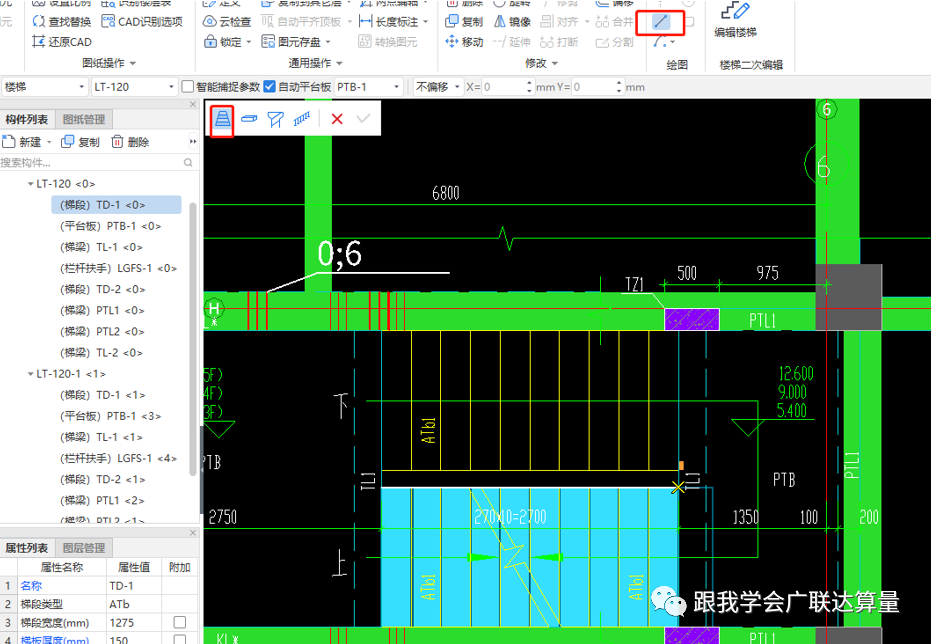

3.下部梯段的绘制，首选需要我们把楼梯结构图纸正确的定位，然后按照画线布置梯段，当然这里可以通过键盘最上部F4来调节插入点。

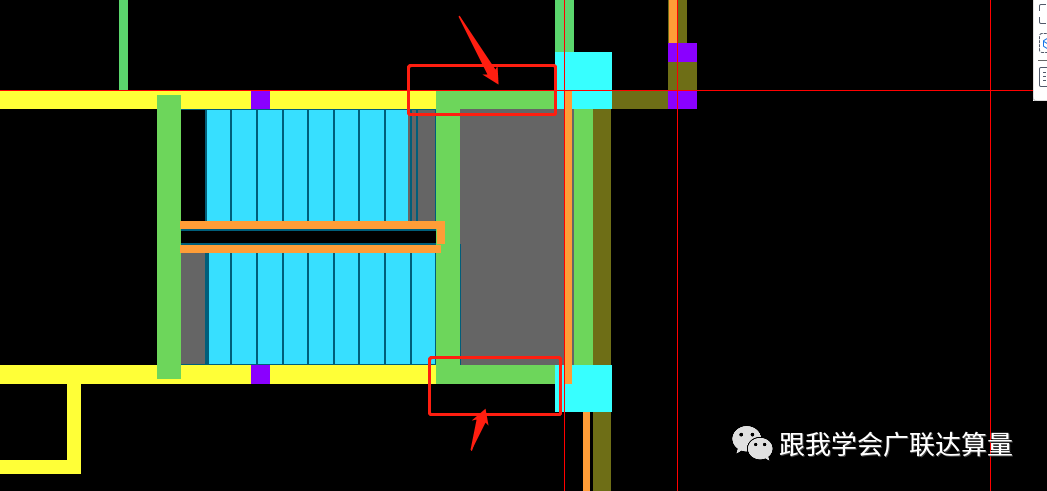

4.休息平台的绘制，当我们绘制完下部梯段后，选择上部的黄色边线，然后手动绘制到所有墙体内边线的封闭区域。

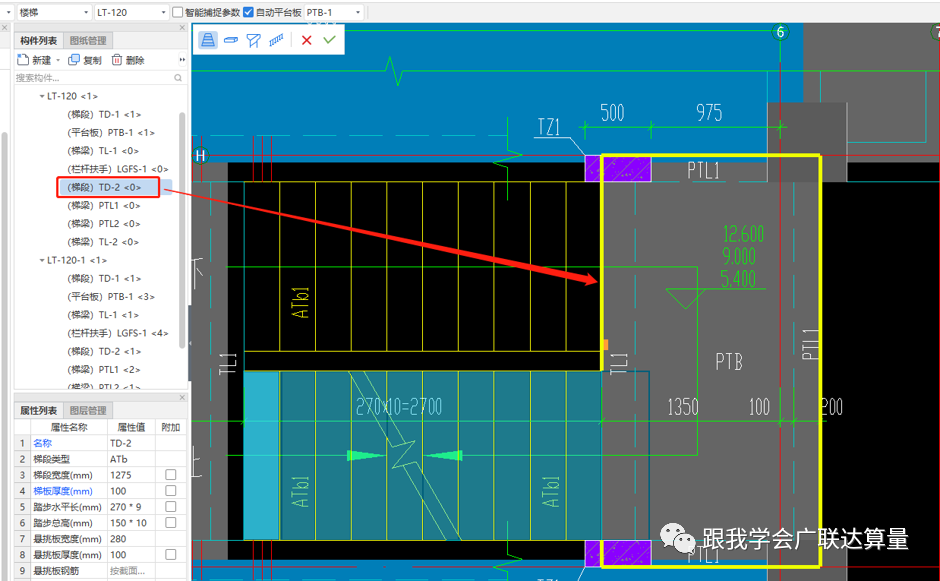

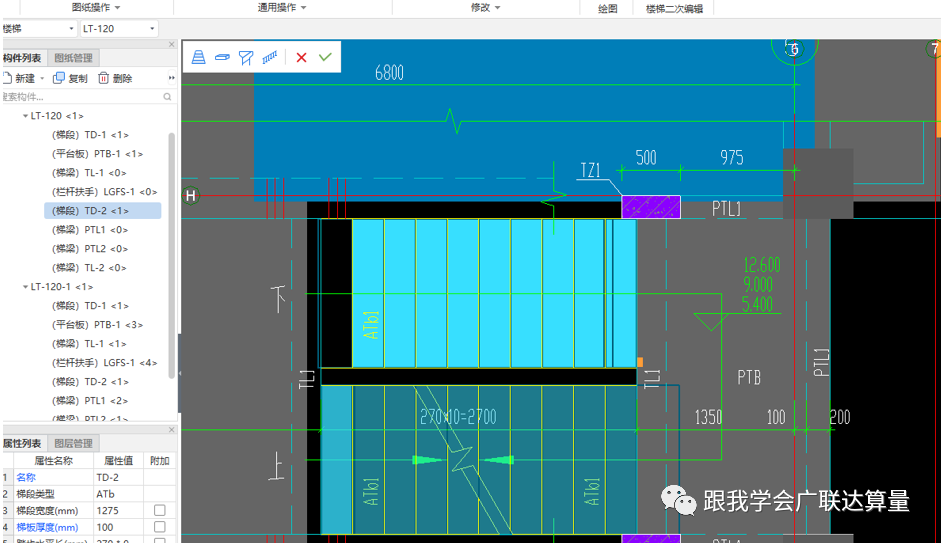

5.上部梯板绘制。同下部梯板一样。选择休息平台正确的黄色区域位置，通过F4（不是F+4），正确插入点后绘制。

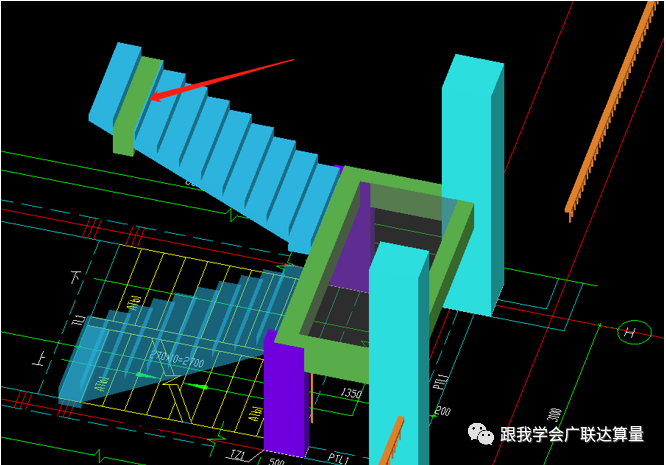

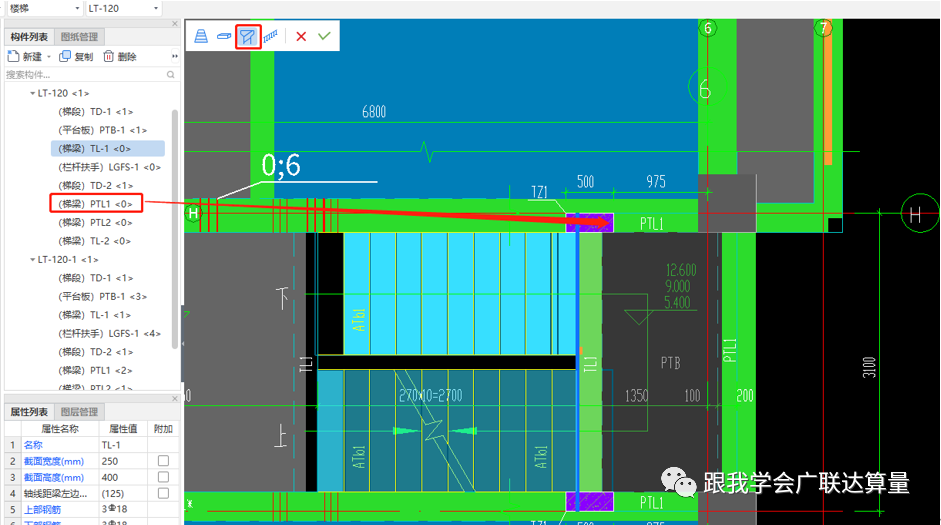

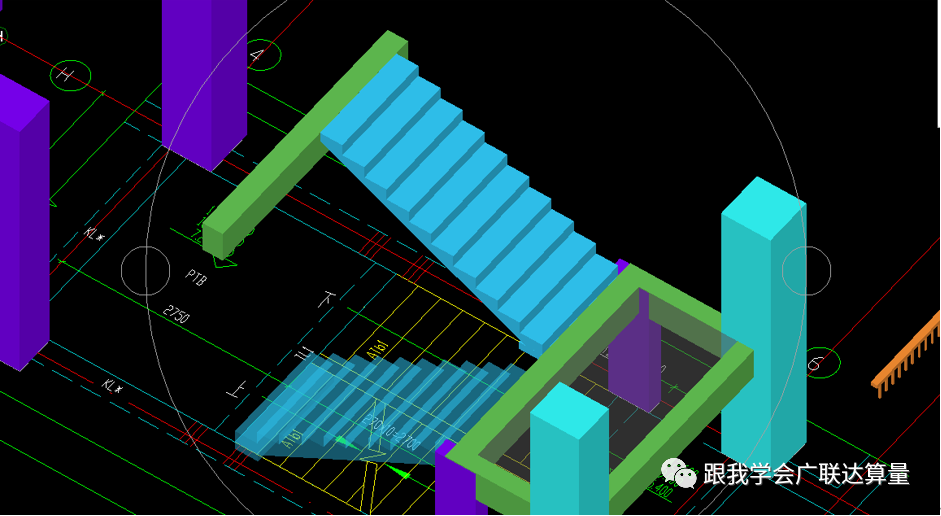

6.梯梁的绘制，前面梯段和休息平台正确绘制后，这部分就相对简单了。像下图一样选择梯梁绘制，鼠标放到休息平台与梯段边上会分别自动生成对应的梯梁，鼠标放到梯段会生成随梯段生成的斜梯梁（如果工程内存在）。鼠标放到上部梯段顶部会生成顶部梯梁。中间休息平台其他与墙体相邻部分按照框架梁绘制（原因见文章最末尾）。

7.与楼板相连的梯梁，如下图所示，只能生成在这个位置，如果有人有好的办法可以私信我。只能手动移动和延伸。

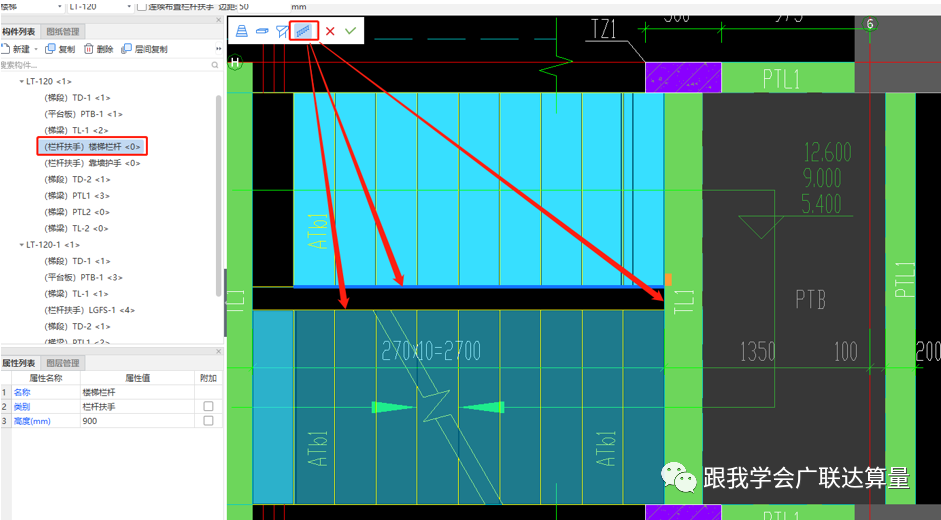

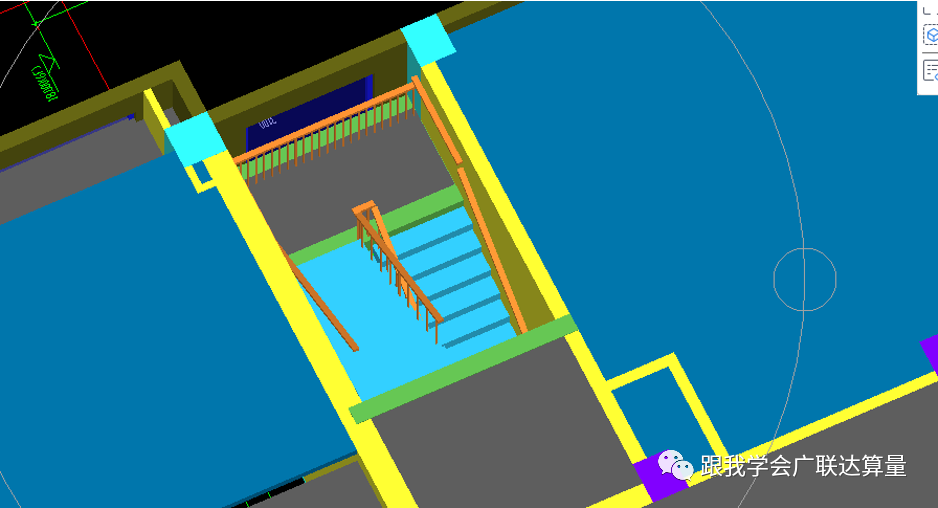

8.栏杆的绘制。这个相对来说简单一些，同梯梁的生成一样，选择需要生成栏杆的部位。软件会自动生成。

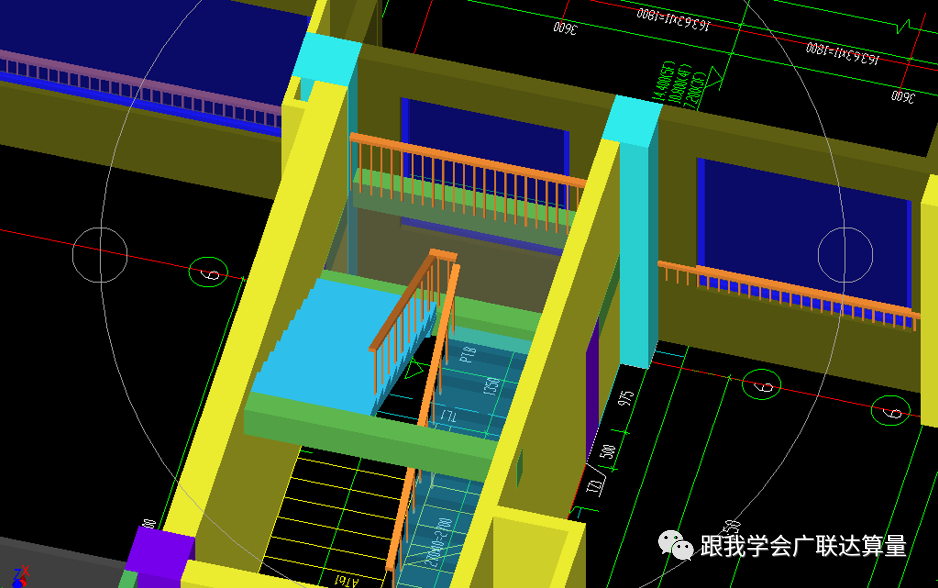

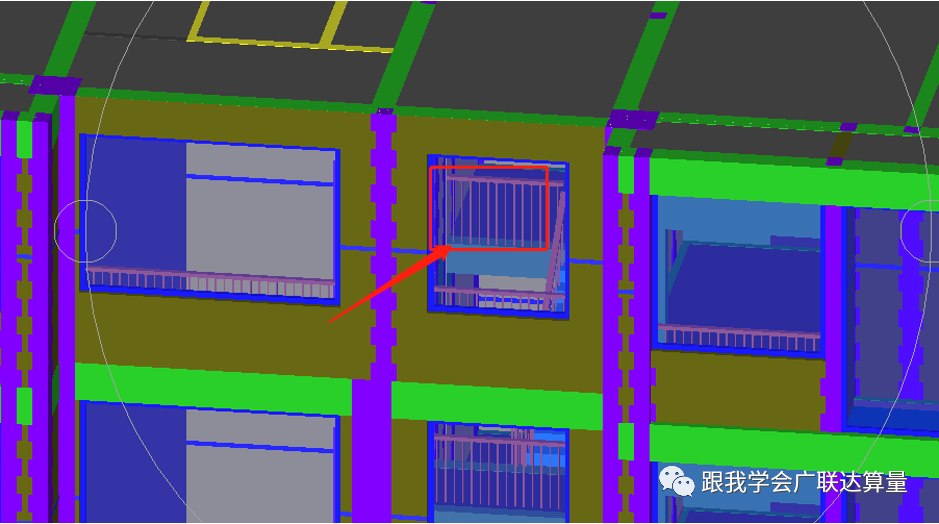

9.顶层楼梯不要忘记生成顶部的栏杆。

自定义楼梯的其他内容

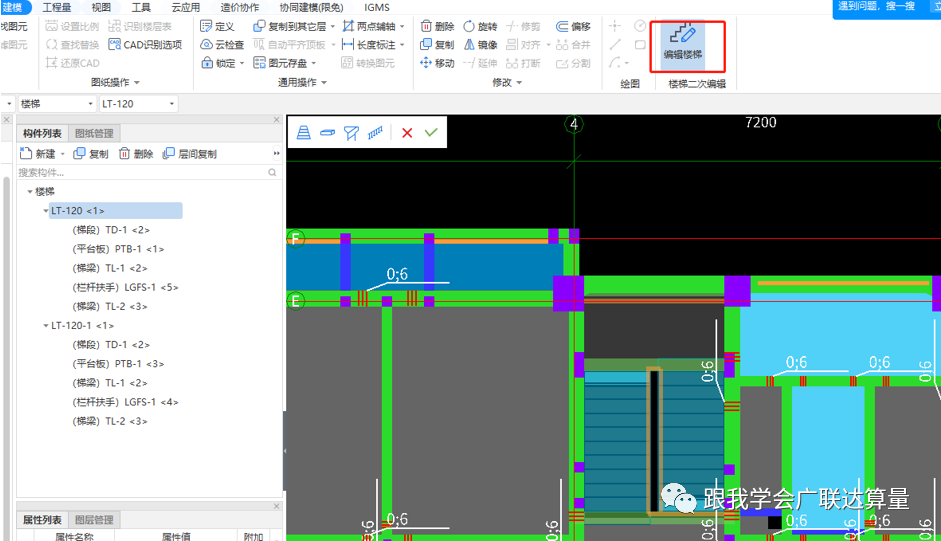

1.绘制完成后可以对通过最上部“编辑楼梯”对自定义楼梯内的所有构件进行修改，编辑

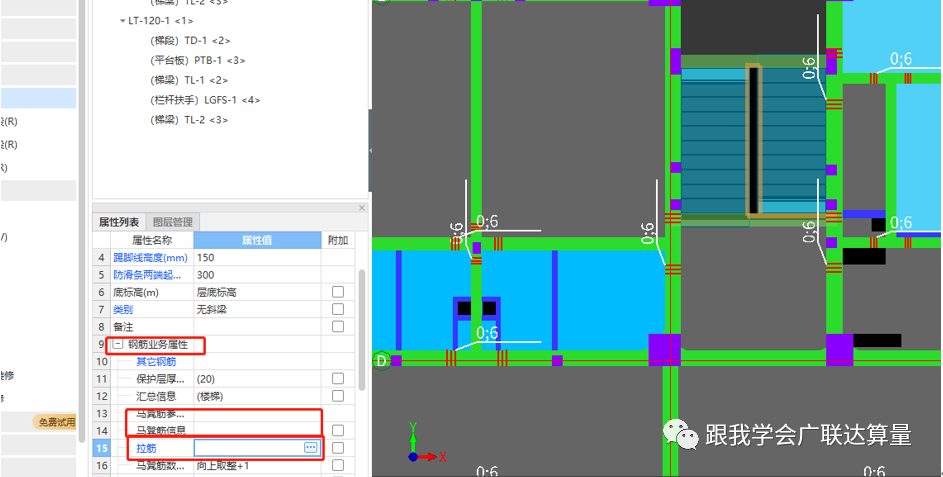

2.对于有梅花拉筋的人防楼梯，以及存在马凳筋的楼梯。可以在楼梯业务钢筋属性里输入。请一定注意马凳筋和拉筋的属性里的文字颜色。

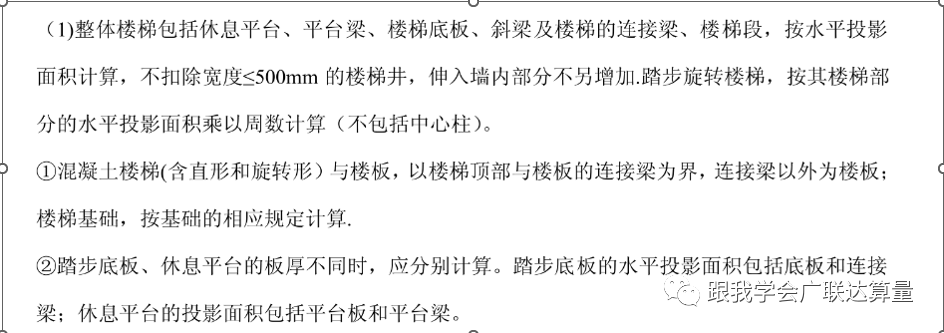

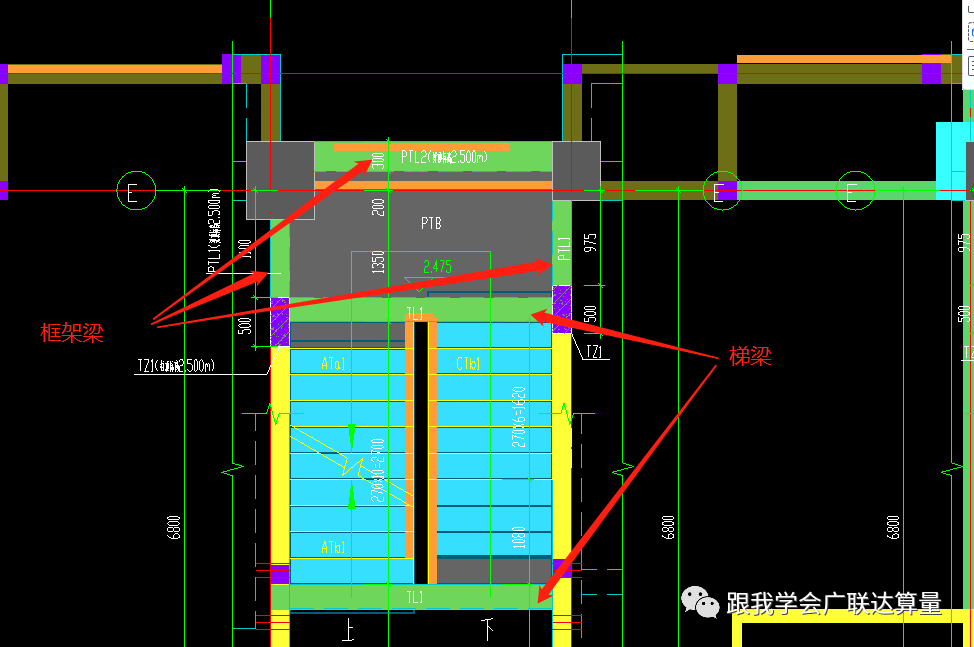

3.关于楼梯投影面积计算规则（山东2016），“伸入墙内部分不另增加”，即中间楼梯平台除与梯段直接相连梯梁。其余与墙重合梯梁不计入投影面积，与墙重合梯梁按照框架梁需要单独绘制和计算。这是我的理解，希望大家给更多的意见。
